規     格

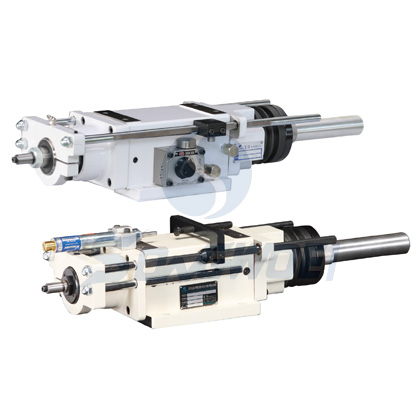

SWD6-130

鑽孔能力

φ16 (S45C)

最大行程

130mm

容許轉速

2000RPM

使用壓力

氣壓(A)4~7kg/Cm²

液壓(H)20-25 kg/Cm²

缸徑面積

進給(F)37.1 Cm²

歸給(B)15.9 Cm²

容許馬力

2.2KW(3HP)

傳動規格

A-2ODφ100

HTD-8M-40T

淨     重

50kg

耗     材

主軸軸承

32004-1 32005-1 6004-1 6005-1

皮帶輪軸承

51208-1 6008-1

活塞油封

氣壓　AUS-65×75×6-2  G35-1

液壓  AP65-2  G35-1

         TC-32×52×11-1   P30-1

主軸油封

氣壓  TC-60×70×10-1   G70-1  A80-1  P60-2

前蓋油封

液壓  TC-60×70×10-1   G70-1  A80-1  P60-2

         DU-14×10-2 (自潤軸承)

後蓋油封

氣壓  G70-1  G80-1  P30-2

液壓  G70-1  G80-1  P30-2

         DU-14×20-2 (自潤軸承)
